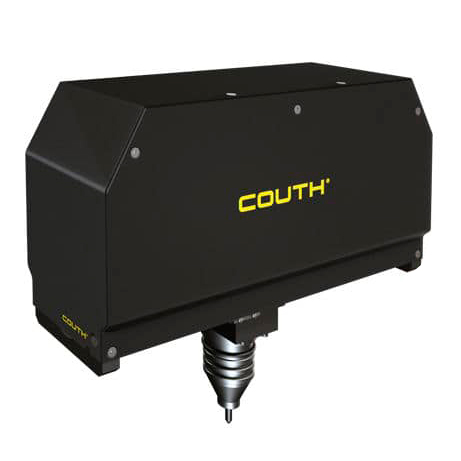

Couth 200 x 35

Mikroúder 200×35 verze deep marking je určen zejména pro značení větších ploch do maximální možné hloubky.

Celý systém je možné umístit na robota pro maximální variabilitu značení.

Kromě toho jsme schopni systém nabídnout s vodním chlazením pro značení odlitků přímo ve slévárně za vysoké teploty až do 900°C.

O společnosti Couth

MÁM ZÁJEM
Kategorie: Značka:

Pneumatická verze značící jehly N34SB umožňuje pomocí vysoké frekvence přesně umístěných mikrobodů značení široké škály znaků, tvarů, 2D kódů apod.

Zprávy se ukládají do paměti zařízení a nesou si sebou informaci o požadovaných parametrech značení (rychlost, hloubka, počet úderů apod.).

Trvalé značení je možné téměř na všechny druhy materiálů (kovy, plasty, aj.). Vysoce odolné značení je viditelné i po následné povrchové úpravě například barevným nástřikem, zinkováním či pískováním nebo tryskáním.

Pomocí tohoto systému je možné označit extrémně tvrdé, nepravidelné, ploché i částečně zakřivené výrobky, které díky možnosti přesného nastavení nejsou deformovány ani nadměrně namáhány. Tento systém díky svým rozměrům a typu jehly umožňuje extrémně hluboké značení.



Vlastnosti:

  • Rozměry popisového pole: 200 x 35 mm
  • Rozměry jednotky: 406 x 318 x 347
  • Hmotnost hlavy: 17 Kg
  • tvrdost materiálu: 62 HRC
  • Pohon jehly: Pneumatický (tlak do 6 Bar)
  • Značící rychlost: až 4 znaků za sekundu
  • Napájení: 110/230V, 50/60Hz, příkon 135W
  • Možnost značení LOG: ANO
  • Možnost značení Datamatrix a QR: ANO
  • Možnost Profinet, Ethernet/IP, Profibus : ANO
  • Ovládání: 7“ Keypad, případně 10“ dotyková obrazovka
  • SW pro tvorbu LOG: ANO – zdarma

VARIANTY



Verze U
Tato verze je vhodná pro integraci do produkčních linek, svařovacích přípravků, pro umístění na robota apod.  Jedná se pouze o značící hlavu. Doporučujeme ji vždy zakoupit s tzv. mikrometrickým nastavením hlavy, díky čemuž lze velmi přesně nastavit polohu značící jehly vůči značenému předmětu.

Verze N
Jedná se o tzv. stojanovou verzi mikroúderu, kdy je značící hlava umístěna na stojanu a značený díl se vkládá do zakládacího přípravku upevněného do T drážky, která je součástí základny stojanu. Tyto zařízení nalézají uplatnění zejména tam, kde je třeba značit větší množství výrobků, které obsluha zakládá ručně do přípravku. Dále se využívají ke značení štítků, menších serií apod.

Verze P
Pistolová verze mikroúderu – dovoluje obsluze mobilně značit těžké a nadrozměrné díly. Tento mikroúder lze objednat ve dvou variantách, a to se značícími nožičkami, případně s tzn. window kitem, kde jsou podpěrné nožičky nahrazeny oknem, které obsluha přiloží na díl, který potřebuje značit.

Verze P+N
Jak už z názvu vypovídá, zde se jedná o kombinaci verze pistolové a stojanové. Součásti mikroúderu je jak stojan, tak značící pistole. Díky tomu lze část produkce značit ve stojanu a část značení realizovat pistolí přímo na výrobek. Jedná se o velmi univerzální nástroj určený pro nástrojárny, kovovýroby apod.

DATASHEETY

Ke stažení:

datasheet_200X35U_DEEP-MARKING

datasheet_200X35N_DEEP-MARKING

datasheet_200X35P_DEEP-MARKING
